产品介绍: 产品名称及型号:高温金属密封蝶阀
D343Y-16P D343Y-25P
D343Y-16R D343Y-25R
产品特点及用途:
 本产品阀体与蝶板密封圈均为,纯硬质合金表面,弹性凹槽结构,可以在高温下防止密封副咬合,密封性能可靠。
 在阀体上下两端与阀杆之间均设有填料组件,自内而外依次布置填料、填料压套、压板、填料压簧和压板,当温度变化时,填料在填料压簧作用下,能起到很好的外密封效果。
 阀杆与上阀盖和下阀盖通过外置轴承连接,保证了在高温下,阀杆转动灵活,阀门启闭自如。
 适用介质范围广,更适用于高温介质或含少量粉末颗粒介质。

产品采用标准:

产品标准参照JB/T8527

法兰连接按照GB/T9113.1  HG 20596

压力试验按照GB/T 13927  JB/T 9092

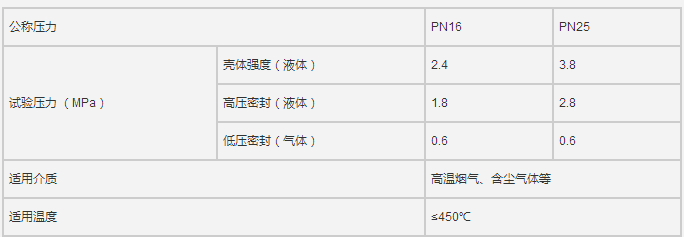

主要性能规范: 公称尺寸DN150~DN800 公称压力PN16~PN25

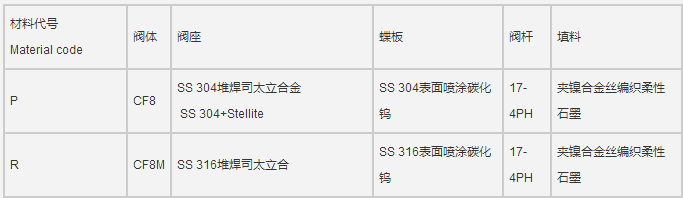

主要零部件及材料:
