气动对夹软密封蝶阀

产品名称及型号:气动对夹式软密封蝶阀 D672X
产品用途:我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
结构特点:
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

主要性能规范:

中线结构

驱动方式:蜗轮传动、电动、气动、液动

适用温度:丁腈橡胶:-40℃~90℃ 氟橡胶:-20℃~200℃

适用介质: 水、空气、天然气、油品及弱腐蚀性流体

公称通径DN50~DN2000 公称压力PN0.6~PN1.6


产品采用标准:

 GB/T 12238、GB/T 12221、JB/T 79、JB/T 82、GB/T 9115 GB/T9113、GB/T13927、JB/T 9092

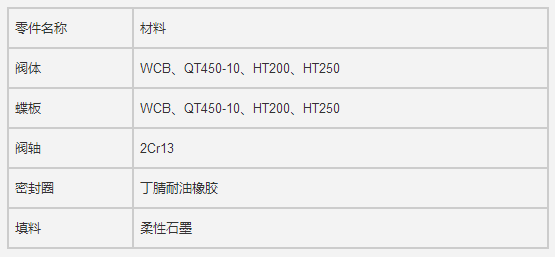

主要零部件及材料:
