水道闸阀

产品介绍:
产品名称及型号: 水道闸阀 ASZPS41TH-(10/16/25)(Z/Q)
产品用途: 水道闸阀系列专为适用于水及中性液体介质设计,最高使用温度对弹性闸阀120°C。水道闸阀的主要功能是控制水的流动,它的设计是针对减少外部腐蚀,并使其适用于地下安装。
产品特点: 1.喷丸处理后内外静电喷涂环氧树脂保护层
2.全通道,无凹槽,无杂质沉淀。弹性软密封确保无残留碎片完全紧闭, 最小的压力损失,长效密封和精确的闸板导向。
3.闸板球铁芯用EPDM或NBR橡胶完全硫化,并整合抗脱锌铜合金阀杆螺母。阀体阀盖之间,阀盖垫圈置放于凹槽中。
4.阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
5.沉埋式螺栓用塑封帽密封。球墨铸铁增加抗冲击性提高耐压性能所有外部螺栓采用不锈钢用于防锈保护。

产品采用标准:

BS5163  GB12221  GB/T17241


主要性能规范:


暗杆/明杆弹性结构

驱动方式:齿轮传动、手动、电动

适用温度: 丁晴橡胶≤80℃  三元乙丙稀≤120℃

适用介质: 水、污水等介质

公称通径DN50~DN1000

公称压力PN10~PN25

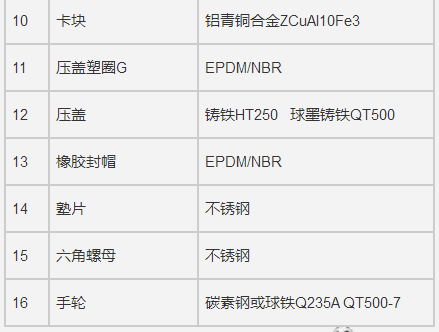

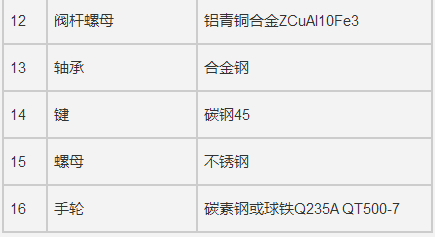

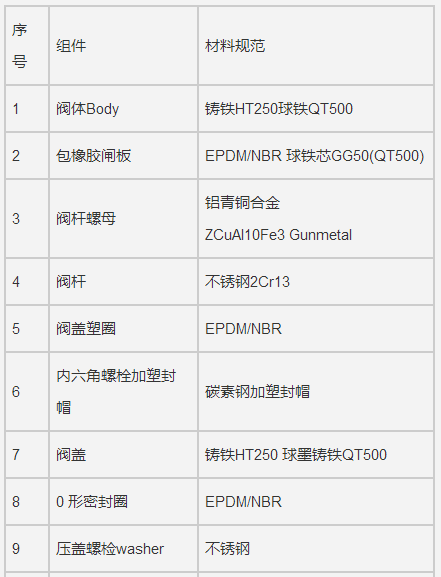

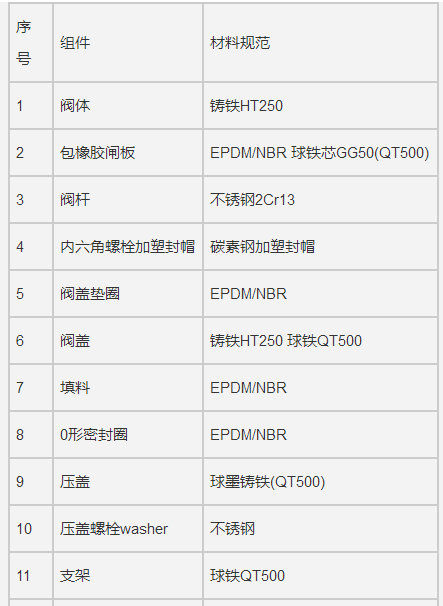

主要零部件及材料:
